Lampa LED prawie DIY. Niektórzy zapytaliby czy warto hymm.... nie sądzę bardziej to sztuka dla sztuki, własnej satysfakcji i sprawdzenie ile taka amatorska konstrukcja mniej lub bardziej przemyślana wytrzyma. Bazą jest lampa która uległa uszkodzeniu a części zakupiono na ebay.com oraz aliexpress.com od Chińczyków.
Koszty:
Dioda: 3,56$
Zasilacz: 4,40$
Dioda: 3,56$
Zasilacz: 4,40$
Specyfikacja diody podana przez sprzedawcę:
LED Type:4pcs LG3535 LED Chips
Voltage :6V
Current: 350mA-3A
Emitter Color:Warm White
Color temperature:3000-3200K
Beam Angle: 115 degrees
Lens color: water clear
PCB board: Diameter 20mm Cooper PCB base
Resin (Mold): Silicone Resin
Certificate: CE&ROSH
LifeSpan Time : > 50,000 hours

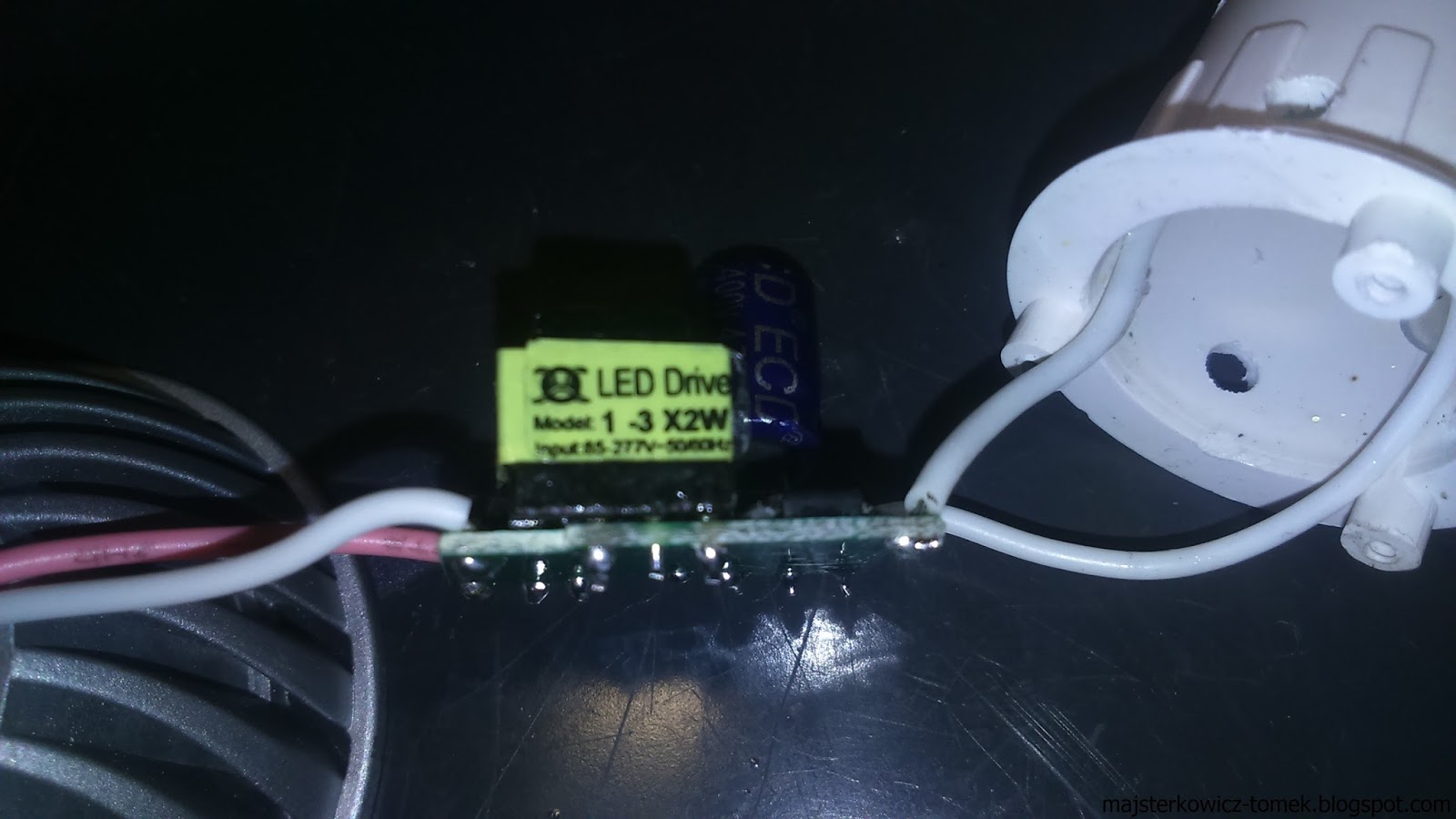

Specyfikacja zasilacza podana przez sprzedawcę:
Nazwa marki:
CHANZON
Name: 450mA 2 to 10V 6W
Model: 1-3x2W
Model: 1-3x2W
Type: Only PCB
Input Voltage (AC): 100-240V
Output Voltage (DC): 2-10V
Output Current (mA) +/-5%: 450mA
Size: 3,73*1,42*1,63cm
Input Voltage (AC): 100-240V
Output Voltage (DC): 2-10V
Output Current (mA) +/-5%: 450mA
Size: 3,73*1,42*1,63cm
Fabrycznie dioda "siedziała" nieco głębiej a za rozpraszanie światła odpowiadała plastikowa soczewka natomiast ja wstawiłem na klej termoprzewodzący kawałek aluminium aby podnieść diodę wyżej a soczewkę zeszlifowałem na płasko. Od strony zasilania dałem rezystor 10Ω aby nieco zdławić prąd ładujący kondensator. Jak widać nie ma jako takiego bezpiecznika, producent przewidział tylko bardzo cienką ścieżkę na PCB która w razie czego ulega przepaleniu. Niestety
nie zapisałem sobie anie nie zapamiętałem do jakich temperatur nagrzewa
się ta konstrukcja ale jedno jest pewne uznałem że są akceptowalnie. I to by było na tyle resztę można się dowiedzieć z zdjęć.
